Thermographie aérienne nocturne pour identifier les zones de surchauffe estivale, hiérarchiser les actions de végétalisation et de désimperméabilisation, et nourrir votre Plan Climat Air Énergie Territorial.
OBTENIR UN DEVIS GRATUIT| Technique | Thermographie aérienne infrarouge nocturne |
| Résolution | 1 m (vs 90 m par satellite) |
| Sensibilité | 0,1°C — étalonnage in situ |
| Protocole | 2 missions (témoin + caniculaire) |
| Partenaire | LNE depuis 2015 |
| Référence | Paris 2015 — Ville de Paris / APUR |
En une phrase
ITC réalise, avec le LNE comme partenaire technique depuis 2015, la cartographie thermique aérienne nocturne des îlots de chaleur urbains (ICU) pour les collectivités, à 1 mètre de résolution et 0,1°C de sensibilité — soit deux ordres de grandeur de mieux que le satellite — afin d'identifier les zones de surchauffe estivale et de hiérarchiser les actions de végétalisation, de désimperméabilisation et d'adaptation au changement climatique.
Un îlot de chaleur urbain (ICU) est une zone urbaine notablement plus chaude que la campagne environnante, particulièrement la nuit lors des épisodes caniculaires. À Paris, l'écart de température entre le centre-ville et la périphérie rurale peut atteindre jusqu'à 10°C lors d'une nuit caniculaire (source : Météo-France).
Ce phénomène a quatre conséquences directes pour les territoires :
La canicule n'est plus un événement exceptionnel : elle devient récurrente. Adapter la ville suppose d'abord de la mesurer, à une échelle qui permette une action de terrain — pas seulement une vue macroscopique.
La cartographie ICU repose sur des survols thermographiques infrarouges nocturnes du territoire d'étude, opérés en avion avec le scanner aéroporté développé par notre partenaire le LNE (Laboratoire National de métrologie et d'Essais). Le système est complété par un réseau de capteurs au sol (température de l'air, hygrométrie, température radiative) pour le contrôle métrologique.
L'acquisition aérienne descend à 1 mètre de précision spatiale, soit environ 90 fois plus fin que la thermographie satellitaire (90 m au mieux). Cette résolution permet de distinguer rue par rue, bâtiment par bâtiment, cour par cour.
Le scanner LNE garantit une sensibilité thermique de 0,1°C sur toute la durée du vol, grâce à un étalonnage in situ par corps noir embarqué. Codage 12 bits : 4 096 niveaux de luminance mesurables.
La détection sur la bande spectrale 8-12 µm est optimale pour les températures de surface terrestre (proches de l'ambiant) et conserve une excellente sensibilité aux basses températures rencontrées en fin de nuit.
Une mission « témoin » sur une nuit estivale non caniculaire et une mission « canicule » sur une nuit de forte chaleur. Chaque mission comporte deux vols (début et fin de nuit) pour mesurer la vitesse de refroidissement.
Dès 2009, ITC a réalisé la thermographie aérienne complète de la Ville de Paris (105 km², 2,2 millions d'habitants), pour l'analyse des déperditions thermiques hivernales du bâti.
En 2015, ITC a déployé pour la Ville de Paris (Direction des Espaces Verts et de l'Environnement / Agence d'écologie urbaine) et l'APUR (Atelier Parisien d'Urbanisme) un protocole nocturne estival dédié aux îlots de chaleur, dans le cadre de l'étude des services écologiques rendus par la Petite Ceinture ferroviaire. La mission « témoin » a été conduite dans la nuit du 18 au 19 août 2015, avec deux vols couvrant l'ensemble du territoire parisien, le Bois de Boulogne et le Bois de Vincennes. Le système d'acquisition embarqué était celui du LNE.
Cette double antériorité (campagne hivernale 2009 + campagne ICU estivale 2015) fait d'ITC l'un des rares opérateurs français à combiner expertise terrain en thermographie infrarouge, maîtrise de la campagne aérienne de grande emprise et connaissance du tissu urbain dense.
Au total, ITC a participé à des campagnes de thermographie aérienne sur plus de 6 millions d'habitants en France et en Belgique depuis 2006 — Paris, Bordeaux, Rouen, Le Havre, Nice, Laval, Cholet, parmi d'autres.
De Paris à Marseille, de Bordeaux à Bruxelles — ITC cartographie les déperditions énergétiques des territoires depuis plus de 15 ans.
L'analyse des cartes thermiques nocturnes de Paris a fait apparaître plusieurs comportements thermiques notables, qui orientent directement les choix d'aménagement.
À inertie thermique égale, les rues étroites présentent des températures de surface nocturnes de 18°C et plus, contre 16 à 17°C dans les rues larges. Cause : un facteur de vue du ciel (Sky View Factor) restreint, qui piège la chaleur.
La Seine, les canaux et les lacs présentent des températures de surface nocturnes de 20°C et plus — bien supérieures aux autres surfaces — du fait d'une forte inertie thermique. Plus la masse d'eau est importante, plus elle est chaude.
Tuileries, Luxembourg, Champ-de-Mars, Invalides : 13 à 16°C en cœur de jardin contre 17°C et plus en périphérie. Albédo plus faible, inertie thermique réduite et facteur de vue du ciel élevé permettent une évacuation rapide.
Au Parc Monceau, certaines zones de végétation basse sous arrosage (1h-3h) voient leur température baisser de 0,5°C entre les deux vols, alors que les zones non arrosées chauffent. Levier d'aménagement direct.
Les toitures métalliques (zinc, courantes à Paris) ont une émissivité très basse et affichent des températures apparentes faussées (inférieures à 13°C). Leur traitement nécessite un masquage SIG spécifique.
Observations issues de la campagne ITC pour la Ville de Paris (APUR), nuit du 18 au 19 août 2015 — étude des services écologiques de la Petite Ceinture ferroviaire.
La restitution d'une campagne ICU sépare le territoire en trois types de zones, chacune appelant une stratégie d'aménagement spécifique.
Zones où la rémanence thermique est la plus forte la nuit. Cibles prioritaires des actions de végétalisation, de désimperméabilisation, de mise en œuvre de revêtements clairs et de modification des matériaux urbains.
Parcs, jardins, plans d'eau, zones végétalisées denses, cours intérieures arborées. À identifier pour les protéger, les valoriser dans le plan canicule et y orienter le public en période caniculaire.
Surfaces dont la signature thermique nocturne est intermédiaire. Cibles secondaires d'intervention, à examiner au cas par cas selon les enjeux locaux (densité de population, vulnérabilité sanitaire, projets urbains).

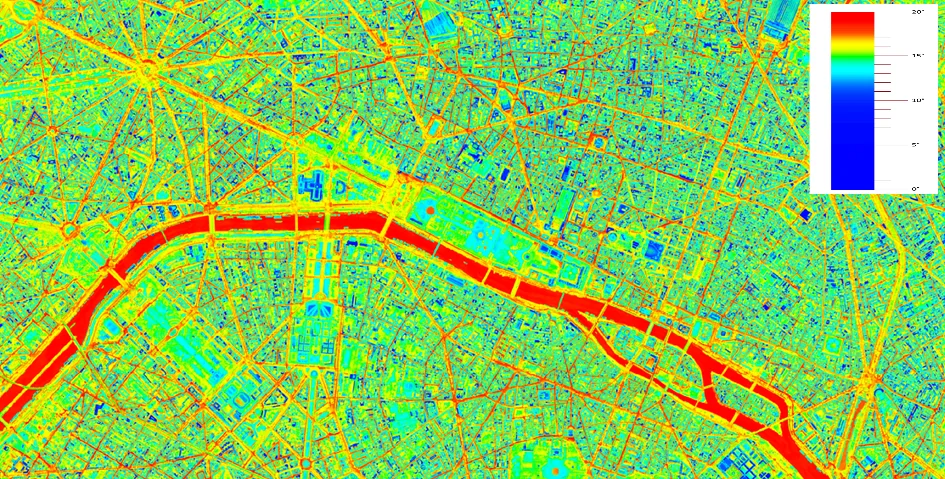

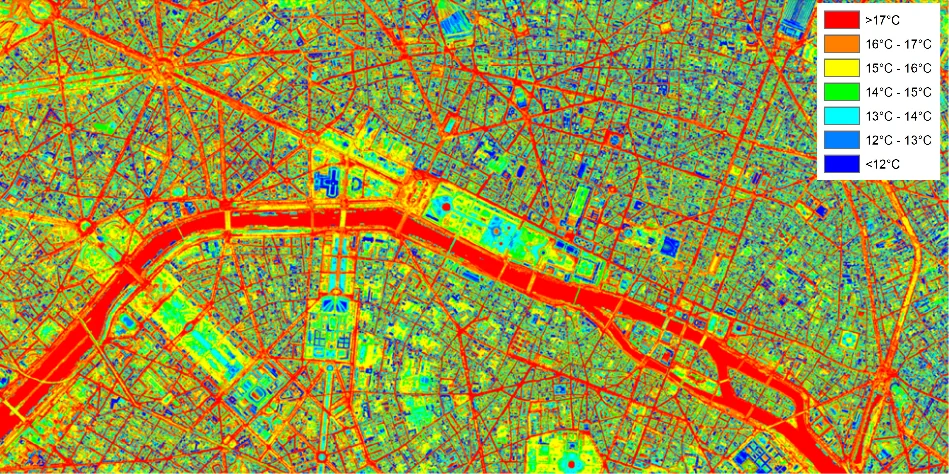

Deux lectures complémentaires d'une même mosaïque thermique. Source : ITC pour la Ville de Paris / APUR, août 2015.
Définition du périmètre d'étude (commune, intercommunalité, quartier), du protocole d'acquisition (mission témoin et mission caniculaire, deux vols par nuit), du plan d'instrumentation au sol et des livrables attendus en cohérence avec le PCAET ou le plan d'adaptation.
Demandes d'autorisations de survol (DGAC, préfecture), définition des fenêtres météorologiques favorables (vent faible inférieur à 10 km/h, ciel dégagé, absence de pluie), veille des conditions caniculaires pour déclencher la mission « canicule » à la bonne fenêtre estivale.
Survols thermographiques infrarouges nocturnes de la zone d'étude par avion équipé du scanner LNE, à une résolution de 1 mètre au sol et une sensibilité thermique de 0,1°C garantie par étalonnage in situ. Deux vols par mission : début de nuit (23h-1h) et fin de nuit (4h-6h).
Orthorectification des images aériennes en projection RGF93-Lambert93, raccordement des axes de vol, production d'une mosaïque thermique nocturne homogène sur l'ensemble du territoire en 4 096 niveaux de luminance (12 bits). Calibration sur les mesures au sol.
Production de la cartographie thermique nocturne en formats SIG (GeoTIFF, Shapefile, Geopackage) et en cartes A3 PDF au 1:50 000. Trois lectures : 4 096 niveaux de gris (analyse fine), 256 couleurs (gradient continu) et 7 couleurs thématiques (communication). Identification des îlots de chaleur, des îlots de fraîcheur et des zones neutres.
Remise des données géoréférencées en propriété pleine et entière à la collectivité. Présentation aux élus, aux services techniques et au comité de pilotage. Recommandations sur les zones prioritaires pour la végétalisation, la désimperméabilisation, le rafraîchissement urbain.
Pour les acquisitions aériennes de grande emprise, ITC s'appuie sur l'expertise métrologique du LNE.
Identification et classement des ICU
EPIC français de la mesure, le LNE est notre partenaire technique sur la cartographie ICU depuis la campagne Paris 2015. Il met en œuvre une chaîne métrologique complète : scanner infrarouge aéroporté à 1 mètre de résolution, corps noir embarqué pour étalonnage in situ, capteurs sol de référence, suite d'orthorectification, algorithmes de raccordement et outils cartographiques (QGIS, ArcGIS, FME).
Le LNE compte plus de 25 ans d'expérience en imagerie aérienne infrarouge et 15 ans d'accompagnement des collectivités en transition écologique. Son statut d'EPIC garantit l'impartialité et la transparence de la mesure.
La cartographie ICU s'inscrit directement dans les obligations réglementaires d'adaptation des territoires :
La cartographie ICU fournit la matière objective et géolocalisée nécessaire pour bâtir, financer et défendre une stratégie locale d'adaptation au réchauffement climatique.
Une campagne ICU peut être combinée à d'autres prestations ITC pour une vision climatique complète du territoire :
Cadre de référence : Loi de transition énergétique (LTECV 2015) · Plan Climat Air Énergie Territorial (PCAET) · Stratégie nationale d'adaptation au changement climatique. ITC est certifiée ISO 9001:2015, MASE et QUALIBAT.
