Les décharges partielles et les arcs électriques sont des précurseurs de pannes majeures. Le contrôle ultrasonore les détecte avant qu'ils ne provoquent une défaillance ou un incendie. Complément idéal de la thermographie infrarouge.
OBTENIR UN DEVIS GRATUIT| Prestation | Contrôle ultrasonore électrique |
| Défauts détectés | Décharges partielles, arcs, corona |
| Complément idéal | Thermographie infrarouge |
| Livrable | Rapport + spectres acoustiques |
Une technique de détection des défauts électriques invisible à l'oeil nu et indetectable par la thermographie seule.

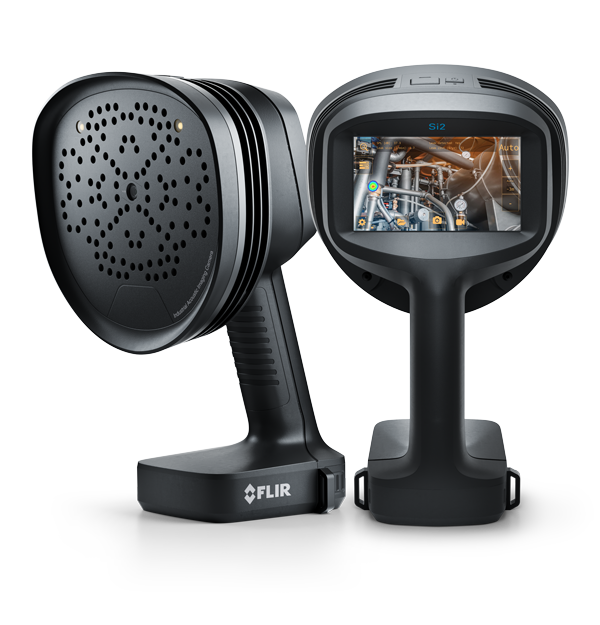

Le contrôle ultrasonore électrique est une méthode de détection non destructive basée sur l'analyse des ondes ultrasonores émises par certains phénomènes électriques anormaux. Les décharges partielles, les arcs électriques et les effets corona produisent des émissions acoustiques à des fréquences supérieures à 20 kHz, inaudibles à l'oreille humaine mais parfaitement détectables par des capteurs spécialisés.
Ces phénomènes sont des indicateurs précoces de dégradation de l'isolation électrique. Le contrôle ultrasonore permet de détecter ces défauts à un stade précoce, bien avant qu'ils ne génèrent un échauffement suffisant pour être détecté par thermographie infrarouge. C'est pourquoi ITC recommande la combinaison des deux techniques pour une couverture optimale des risques électriques.
| Critère | Thermographie infrarouge | Contrôle ultrasonore |
|---|---|---|
| Défauts détectés | Défauts résistifs (échauffements) | Défauts diélectriques (décharges) |
| Causes typiques | Connexions desserrées, surcharges | Dégradation d'isolants, humidité |
| Équipements prioritaires | TGBT, tableaux, connexions | Cellules HTA, transformateurs, câbles HTA |
| Stade de détection | Défaut avéré (échauffement mesurable) | Défaut précoce (avant échauffement) |
| Coupure nécessaire | Non | Non |
Pour les sites disposant d'installations haute tension (postes HTA, transformateurs), la combinaison thermographie + ultrasons lors d'une même intervention offre le meilleur rapport coût/efficacité. Un seul déplacement, un rapport consolidé.
Micro-claquages électriques dans l'isolation, précurseurs d'un claquage diélectrique complet. Détection précoce pour intervenir avant la défaillance.
Équipements : câbles HTA, transformateurs, cellules HTA, condensateurs.
Courant traversant un espace d'air entre conducteurs. Temperatures de plusieurs milliers de degrés, risque d'incendie majeur. Les arcs intermittents sont particulièrement dangereux.
Équipements : connexions desserrées, contacts uses, bornes oxydees.
Ionisation de l'air autour d'un conducteur haute tension. Dégradation progressive des isolants et perte d'énergie. La détection ultrasonore localise précisément les zones de corona.
Équipements : lignes HTA, bornes de transformateurs, isolateurs.
Les décharges partielles sont détectées des mois, voire des années avant qu'elles ne provoquent un claquage.
Certains défauts ne génèrent pas d'échauffement mesurable. Seul le contrôle ultrasonore permet de les détecter.
Les capteurs détectent les émissions à travers les parois métalliques. L'ouverture des équipements n'est pas nécessaire dans la majorité des cas.
Un claquage sur un transformateur peut entraîner des dégâts considérables. Le contrôle ultrasonore prévient ces scénarios extrêmes.
Références normatives : NF C 18-510 · NF EN ISO 6781-1:2023. Veille réglementaire suivie dans notre système qualité ISO 9001.
Combinez thermographie et ultrasons pour une détection exhaustive des risques. Devis gratuit sous 24h.
