Quand votre caméra affiche 870 °C sur un tube de four, la vraie température est peut-être 850 °C. Ou 890 °C. Comprendre pourquoi — et savoir corriger — fait la différence entre un prestataire qui pointe une caméra et un spécialiste qui maîtrise sa mesure.
La thermographie infrarouge est aujourd'hui la méthode de référence pour surveiller la température de peau des tubes de fours industriels en fonctionnement — sans arrêt, sans intrusion, sans contact. Elle permet de détecter le cokage, le fluage, les points chauds et les défauts de réfractaire avant qu'ils ne deviennent critiques.
Mais une mesure de température par caméra IR n'est jamais une lecture directe. Entre le tube et le capteur, plusieurs phénomènes physiques altèrent le signal. Cet article passe en revue chaque source d'incertitude, quantifie son impact et décrit les méthodes de correction qu'ITC met en œuvre sur le terrain.
Le signal mesuré n'est pas la température du tube
Quand la caméra vise un tube de four à travers un regard, elle ne reçoit pas simplement le rayonnement du tube. Elle reçoit un signal composite résultant de plusieurs contributions physiques.
Le signal reçu par la caméra peut se décomposer en quatre contributions :
| Contribution | Origine | Effet sur la mesure |
|---|---|---|
| Signal utile | Rayonnement émis par le tube, atténué par la traversée des gaz | C'est ce qu'on cherche à mesurer |
| Émission des gaz | Les gaz de combustion (CO₂, H₂O) émettent leur propre rayonnement IR | Signal parasite additif → surestime la température |
| Absorption des gaz | Les mêmes gaz absorbent une partie du rayonnement du tube | Atténuation du signal utile → sous-estime la température |
| Fond et réflexions | Réflexions parasites sur les tubes voisins, le réfractaire, etc. | Signal parasite additionnel |
Cette décomposition a été formalisée dès 1992 dans l'une des rares études académiques modélisant complètement l'acquisition d'un thermogramme à travers des gaz chauds (Y. Le Maoult, 1992).
L'enjeu de la mesure est de isoler le signal utile et de maîtriser chaque source de perturbation. Voyons-les une par une.
Source n°1 — L'incertitude intrinsèque de la caméra
Avant même de considérer l'environnement du four, la caméra elle-même a une incertitude de mesure incompressible.
La spécification constructeur standard est ±2 % de la lecture ou ±2 °C (la plus grande des deux valeurs). Cette spécification s'applique dans des conditions idéales : corps noir de référence, atmosphère contrôlée, distance courte.
| Température du tube | Incertitude caméra (±2 %) |
|---|---|
| 500 °C | ±10 °C |
| 700 °C | ±14 °C |
| 850 °C | ±17 °C |
| 1 000 °C | ±20 °C |
Cette incertitude est aléatoire : elle varie d'une mesure à l'autre, sans direction privilégiée. Elle constitue le « plancher » en dessous duquel aucune méthode de correction ne peut descendre. C'est une donnée fondamentale : toute source d'erreur supplémentaire vient se cumuler à ce plancher.
Source n°2 — L'émissivité du tube
La caméra ne mesure pas une température, elle mesure un flux de rayonnement. La conversion flux → température nécessite de connaître l'émissivité de la surface visée.
L'émissivité des tubes de four varie selon leur état de surface :
| État du tube | Émissivité typique |
|---|---|
| Acier nu (neuf) | 0,25 – 0,40 |
| Acier oxydé (en service) | 0,85 – 0,95 |
| Acier fortement oxydé / calaminé | 0,90 – 0,95 |
En pratique, les tubes en service depuis plusieurs mois sont recouverts d'une couche d'oxyde stable dont l'émissivité est élevée et relativement homogène (0,85-0,95). En l'absence de faïençage ou d'écaillage de la couche d'oxyde — ce qui est rare sur un four en fonctionnement continu à température stable — cette émissivité reste homogène. L'incertitude résiduelle sur ce paramètre engendre une erreur de l'ordre de 5 à 15 °C à 850 °C dans la bande BII (3-5 µm).
Ce qui compte surtout, c'est que l'émissivité soit la même d'un tube à l'autre dans une même zone du four. Si c'est le cas, l'erreur est systématique et n'affecte pas la comparaison entre tubes — qui est l'information la plus précieuse pour le mainteneur.
Source n°3 — Les gaz de combustion
C'est la source d'erreur la plus importante et la plus méconnue. Elle justifie à elle seule l'utilisation d'un équipement et d'un protocole spécifiques.
Le problème physique
Les gaz de combustion d'un four industriel contiennent typiquement 8-14 % de CO₂ et 10-20 % de H₂O (selon le type d'hydrocarbure et le régime de combustion — Saunders, 2007 ; Turns, 2012) à des températures de 800 à 1 200 °C. Ces deux molécules sont des émetteurs-absorbeurs actifs dans l'infrarouge : elles possèdent des bandes spectrales intenses où elles émettent et absorbent le rayonnement.
Les principales bandes d'absorption/émission dans le domaine infrarouge sont :
| Molécule | Bande spectrale | Position | Intensité |
|---|---|---|---|
| CO₂ | Vibration asymétrique | 4,3 µm | Très forte (saturation rapide) |
| CO₂ | Bande combinée (vibration + rotation) | 2,7 µm (2,66-2,94 µm) | Forte (se superpose à H₂O) |
| H₂O | Vibration d'élongation | 2,7 µm | Forte |
| H₂O | Vibration de déformation | 6,3 µm | Moyenne |
| H₂O | Rotation pure | au-delà de 12 µm | Étendue |
| CO₂ | Bande secondaire | 9,4 – 10,4 µm | Faible à modérée |
Des calculs par modèle spectroscopique à bandes larges, pour un mélange CO₂ + H₂O à environ 1 700 K, donnent une émissivité intégrée dans la bande BII (3-5 µm) de l'ordre de 0,014 à 0,017 par centimètre de gaz traversé (Y. Le Maoult, 1992). Cela peut paraître faible, mais l'intensité de certaines bandes croît notablement avec l'épaisseur de gaz traversée — avec saturation progressive sur la bande CO₂ à 4,3 µm.
L'effet de l'épaisseur de gaz
La transmission des gaz diminue exponentiellement avec l'épaisseur traversée. Pour une caméra en bande large (3-5 µm ou 8-12 µm), sans filtre spectral :
| Épaisseur de gaz | Transmission en bande BII (3-5 µm), sans filtre spectral | Conséquence |
|---|---|---|
| 10 cm | ≈ 0,86 | Perturbation faible |
| 50 cm | ≈ 0,47 | Perturbation majeure — la moitié du signal est affecté |
| 1 mètre | ≈ 0,22 | 78 % du signal vient des gaz, pas du tube |
| 2 mètres | ≈ 0,05 | Mesure inexploitable — on ne voit quasiment plus le tube |
Ces chiffres montrent qu'une mesure en bande large à travers plus d'un mètre de gaz de combustion est physiquement inexploitable. Ces ordres de grandeur sont cohérents avec les observations expérimentales — même si le modèle à bandes larges s'avère trop imprécis pour une prédiction quantitative fine, avec des écarts d'un facteur 3 à 4 avec les mesures réelles sur certaines bandes (Y. Le Maoult, 1992).
Les deux effets antagonistes
L'aspect le plus contre-intuitif est que les gaz ne font pas qu'atténuer le signal du tube. Ils produisent deux effets opposés simultanés :
- Absorption : les gaz absorbent une partie du rayonnement du tube → le tube paraît plus froid
- Émission : les gaz émettent leur propre rayonnement IR → le tube paraît plus chaud
Le résultat net dépend des températures relatives du tube et des gaz :
| Situation dans le four | Effet dominant | Erreur sur T |
|---|---|---|
| Zone radiante, près des brûleurs (gaz plus chauds que le tube) | Émission des gaz domine | Le tube paraît trop chaud |
| Zone de convection (gaz plus froids que le tube) | Absorption domine | Le tube paraît trop froid |
| Équilibre thermique local (gaz ≈ tube) | Les deux s'annulent (loi de Kirchhoff) | Quasi pas d'erreur |
Ce point est essentiel : l'erreur due aux gaz n'est pas toujours dans le même sens. Elle peut surestimer ou sous-estimer la température du tube selon la position dans le four. C'est pourquoi une correction forfaitaire unique est insuffisante.

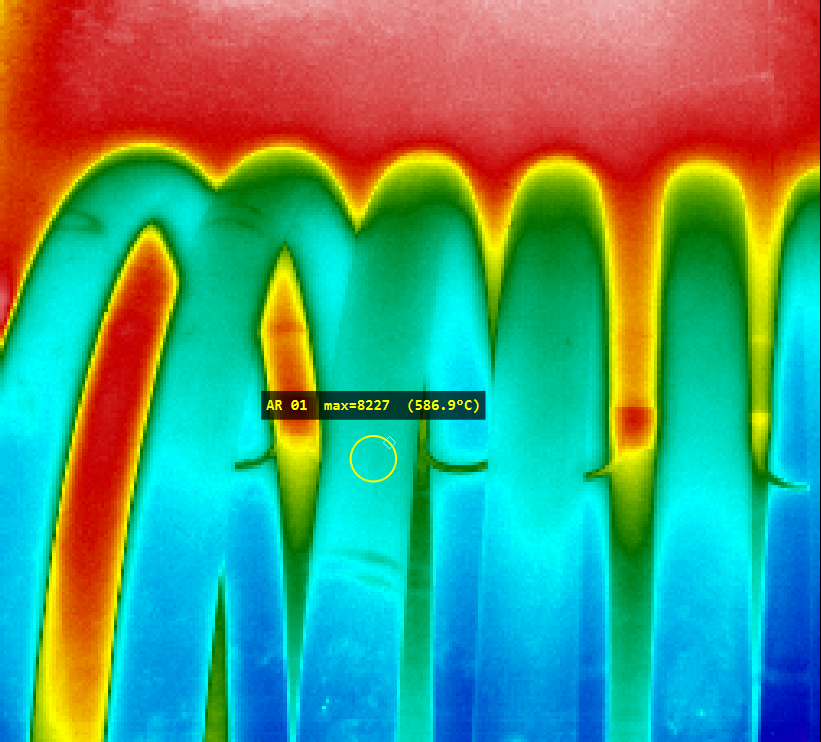

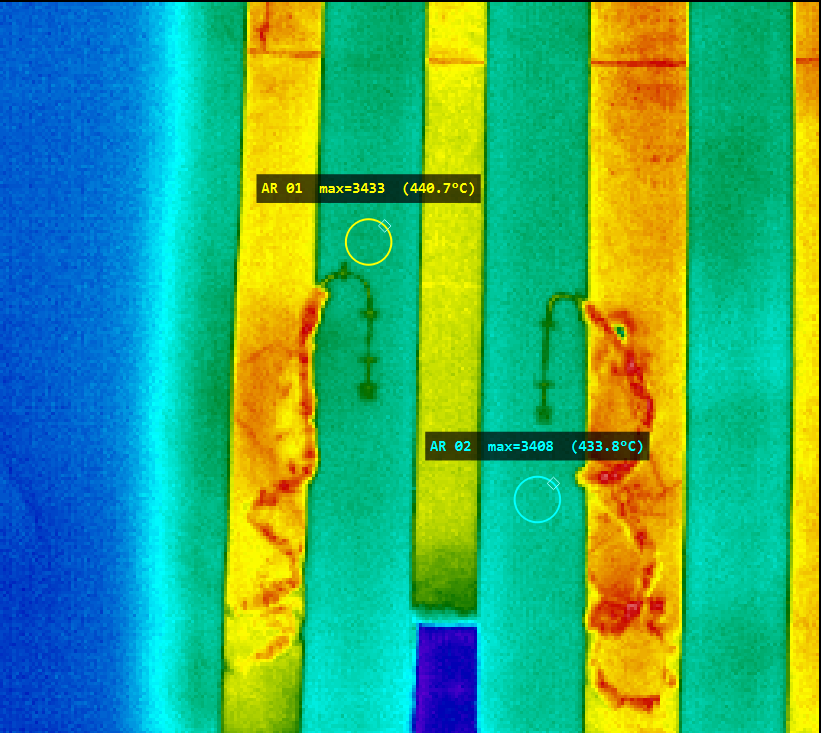

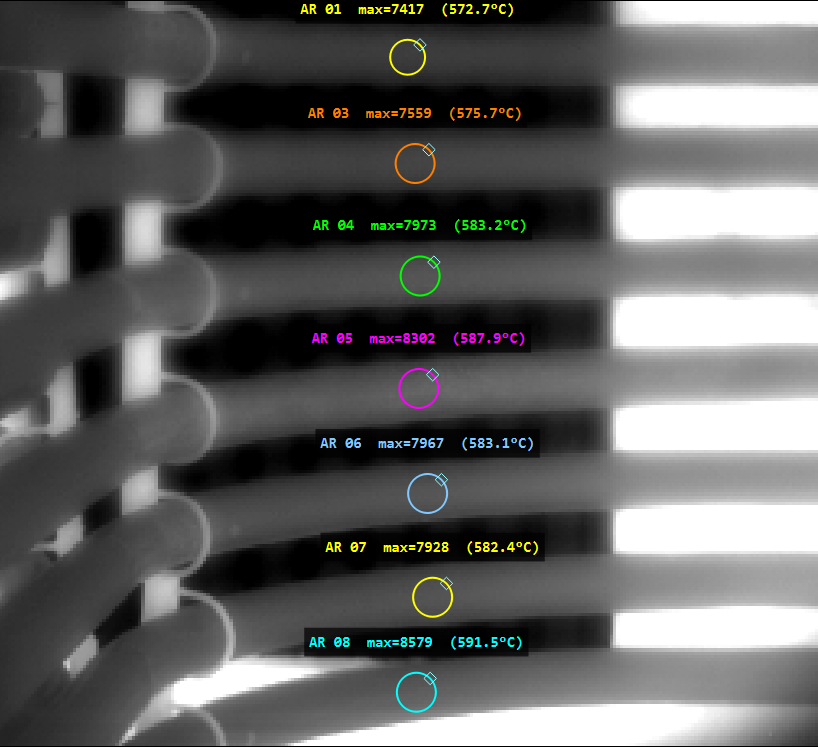

La solution : le filtre 3,9 µm
Pour minimiser l'effet des gaz, on utilise un filtre passe-bande centré sur 3,9 µm, dans la fenêtre BII (3-5 µm). Cette longueur d'onde se situe dans un creux de transparence atmosphérique, entre les bandes majeures du CO₂ (4,3 µm) et de H₂O (2,7 µm). À cette longueur d'onde, les gaz de combustion sont quasi-transparents.
| Sans filtre (bande large 3-5 µm) | Avec filtre 3,9 µm | |
|---|---|---|
| Transmission (1 m de gaz) | 0,2 – 0,5 | 0,85 – 0,95 |
| Erreur typique sur T | 50 – 150 °C | 5 – 30 °C |
| Exploitabilité | Inutilisable au-delà de 50 cm | Exploitable jusqu'à 2-3 m |
Le filtre ne supprime pas complètement l'effet des gaz — il le réduit à un niveau du même ordre de grandeur que l'incertitude intrinsèque de la caméra. C'est la première couche de correction.
Note sur les suies. La transparence à 3,9 µm vaut pour des flammes propres (fonctionnement en excès d'air, ce qui est le cas général des fours de cracking et de raffinage). En présence de flammes riches avec formation de suies, l'atténuation à 3,9 µm devient significative — les suies émettent un spectre continu couvrant toute la plage IR. Ce cas est exceptionnel dans les conditions normales de fonctionnement des fours industriels, mais il doit être noté lors de l'interprétation des mesures.
Source n°4 — La défocalisation
Un tube de four n'est pas un objet plan : il est situé à l'intérieur d'une enceinte, à des distances variables de la caméra. Or la caméra a un plan de mise au point unique.
Des travaux académiques (Y. Le Maoult, 1992) ont montré que la résolution spatiale de la caméra se dégrade quand l'objet s'éloigne du plan de mise au point. Ce phénomène, appelé défocalisation, élargit la réponse impulsionnelle de l'instrument et « lisse » les gradients thermiques.
En pratique, cela signifie qu'un point chaud localisé (début de fluage, dépôt de coke localisé) apparaît plus étendu et moins intense qu'en réalité sur le thermogramme. L'erreur est de quelques degrés en conditions normales, mais elle peut devenir significative si l'on cherche à quantifier un gradient très localisé.
La parade est de réaliser la mise au point sur le premier plan de tubes visible depuis le regard, et de tenir compte du fait que les tubes en arrière-plan sont nécessairement moins bien résolus — ou de changer de plan d'intérêt si le besoin l'exige.
Bilan des incertitudes
En conditions réelles d'inspection (caméra refroidie avec filtre 3,9 µm, double pesée réalisée), voici le bilan pour un tube à 850 °C :
| Source | Nature | Ordre de grandeur | Correction possible ? |
|---|---|---|---|
| Caméra (spec constructeur) | Aléatoire (±) | ±17 °C | Non — c'est le plancher |
| Émissivité du tube | Systématique | 5 – 15 °C | Partiellement (état de surface connu) |
| Gaz de combustion (avec filtre 3,9 µm) | Systématique, variable spatialement | 5 – 30 °C | Oui — double pesée |
| Défocalisation | Systématique | Quelques °C | Partiellement (mise au point sur le premier plan de tubes) |
La distinction fondamentale est entre l'incertitude aléatoire de la caméra (incompressible, mais centrée sur la vraie valeur) et les erreurs systématiques dues à l'environnement (qui biaisent la mesure toujours dans le même sens pour une configuration donnée).
Sans correction, les erreurs systématiques se cumulent : on peut atteindre 30-50 °C d'écart avec la réalité. Avec les corrections (filtre + double pesée), on ramène l'incertitude totale à ±20-25 °C, soit à peine plus que l'incertitude intrinsèque de la caméra.
La double pesée pyrométrique : calibration in situ
La double pesée est la méthode qui permet de corriger l'erreur systématique due aux gaz sans avoir besoin de la calculer théoriquement.
Principe
Le principe est emprunté à la métrologie classique : on compare la mesure à corriger à une mesure de référence prise dans des conditions où l'erreur est éliminée.
- Mesure de référence : une canne pyrométrique (lance métallique équipée d'un thermocouple) est insérée dans le four par un regard. Sa pointe est placée au contact du tube. Elle donne la température réelle — sans traversée de gaz.
- Mesure caméra : simultanément, la caméra IR vise le même tube depuis le même regard. Elle donne la température apparente — affectée par les gaz.
- Facteur de correction : le rapport Tcanne / Tcaméra donne le facteur à appliquer à toutes les mesures IR de la zone.
Exemples concrets
| T canne (vraie) | T caméra (apparente) | Facteur | Interprétation |
|---|---|---|---|
| 850 °C | 870 °C | 0,977 | Gaz plus chauds que le tube → surestimation → corriger vers le bas |
| 850 °C | 830 °C | 1,024 | Gaz plus froids que le tube → sous-estimation → corriger vers le haut |
| 850 °C | 852 °C | 0,998 | Quasi-équilibre → correction négligeable |
Validité et limites
Le facteur de correction n'est valable que dans les conditions proches de celles de la calibration :
- Même zone du four (même épaisseur de gaz, même température de flamme)
- Même régime de combustion (charge du four stable)
- Même type de tubes (même émissivité de surface)
Si le four comporte des zones très différentes (radiante vs convective, proximité vs éloignement des brûleurs), il est recommandé de réaliser plusieurs doubles pesées à différentes positions.
Ce résultat rejoint la conclusion selon laquelle l'approche empirique — mesurer l'effet des gaz plutôt que le calculer — est la plus robuste, en raison des écarts constatés entre modèles théoriques et mesures réelles (Y. Le Maoult, 1992).
Ce qui compte vraiment pour le mainteneur
Il est important de replacer ces incertitudes dans le contexte de l'usage industriel. Le mainteneur ne cherche pas une mesure absolue au degré près. Il cherche trois choses :
| Objectif | Ce qui est nécessaire | L'incertitude est-elle gênante ? |
|---|---|---|
| Comparer les tubes entre eux (celui-ci est plus chaud que celui-là → cokage probable) | Répétabilité, pas exactitude absolue | Non, si la correction est homogène |
| Suivre l'évolution dans le temps (ce tube a pris 30 °C en 6 mois → fluage potentiel) | Reproductibilité, même protocole d'une campagne à l'autre | Non, si le protocole est constant |
| Détecter les dépassements de seuil (Tdesign selon API 530) | Exactitude raisonnable, marge de sécurité | Oui — mais ±20-25 °C est acceptable avec marge |
L'erreur systématique due aux gaz est particulièrement gênante pour la comparaison entre tubes : si deux tubes voisins sont vus à travers des épaisseurs de gaz différentes (l'un au centre du four, l'autre près de la paroi), l'erreur n'est pas la même. La double pesée corrige ce biais spatial.
Le protocole ITC
L'inspection thermographique des tubes de four telle que nous la pratiquons intègre chacune des corrections décrites dans cet article :
- Caméra refroidie (détecteur InSb ou MCT refroidi) avec filtre 3,9 µm pour minimiser l'effet des gaz de combustion
- Étalonnage vérifié : chaîne de raccordement COFRAC — le pyromètre de référence est étalonné par un laboratoire accrédité, puis sert à raccorder le corps noir utilisé pour vérifier la caméra
- Double pesée pyrométrique systématique pour calibrer la correction atmosphérique in situ
- Émissivité réglée sur la base de l'état de surface constaté (tubes oxydés : 0,90 typique)
- Mise au point réalisée sur le premier plan de tubes visible, avec report de la distance de visée
- Cartographie complète de tous les tubes visibles, avec identification et repérage sur plan
- Traitement en différé : correction des profils, analyse des écarts, comparaison avec les campagnes précédentes
L'ensemble du processus est couvert par notre certification ISO 9001:2015 (procédures documentées, traçabilité des étalonnages) et notre certification MASE (sécurité sur sites à risques SEVESO).
Conclusion : maîtriser l'incertitude, pas la subir
La thermographie infrarouge sur tubes de four n'est pas une mesure triviale. Quatre sources d'incertitude se combinent : l'instrument lui-même, l'émissivité du tube, les gaz de combustion et la défocalisation. Mais chacune est identifiable, quantifiable et — pour les plus importantes — corrigeable.
La clé est de ne pas confondre incertitude aléatoire (inhérente à la caméra, incompressible) et erreur systématique (due à l'environnement, corrigeable). Le filtre 3,9 µm réduit l'erreur due aux gaz d'un facteur 5 à 10. La double pesée élimine le biais résiduel. Le résultat est une incertitude totale de ±20-25 °C — largement suffisante pour les trois objectifs du mainteneur : comparer, suivre, alerter.
Depuis 1988, ITC réalise des inspections thermographiques sur les fours industriels de la pétrochimie et du raffinage. Cette expertise de terrain, adossée à la compréhension des phénomènes physiques en jeu, est ce qui fait la différence entre une image thermique et une mesure exploitable.
Pour une analyse technique complète avec développements spectroscopiques, discussion sur les suies et références bibliographiques, consultez notre dossier technique approfondi.
Découvrez notre prestation complète : Inspection thermographique des tubes de fours industriels.
Références
- Y. Le Maoult, Modélisation de l'acquisition d'un thermogramme sur des gaz de combustion, Thèse de doctorat, Université de Provence, 1992.
- P. Saunders, Radiation Thermometry: Fundamentals and Applications in the Petrochemical Industry, SPIE Press, TT78, 2007.
- S. Turns, An Introduction to Combustion: Concepts and Applications, McGraw-Hill, 3ᵉ éd., 2012.
Cet article a bénéficié de la relecture scientifique de Yannick Le Maoult, Professeur à l'IMT Mines Albi, spécialiste en thermographie infrarouge et transferts radiatifs.
