Qu'est-ce que la thermographie infrarouge ?
La thermographie infrarouge est une technique de mesure sans contact qui permet de visualiser et quantifier le rayonnement thermique émis par les surfaces. Elle convertit l'énergie infrarouge invisible en images thermiques (thermogrammes), où chaque pixel représente une température de surface.
Utilisée depuis les années 1960 dans le domaine militaire, puis dans l'industrie à partir des années 1980, la thermographie est aujourd'hui un outil de diagnostic incontournable. Elle permet de détecter des anomalies thermiques invisibles à l'oeil nu : échauffements de composants électriques, défauts d'isolation, fuites de vapeur, corrosion sous calorifuge ou encore émissions fugitives de gaz.
En France, le marché de la thermographie infrarouge appliquée au bâtiment et à l'industrie connaît une croissance soutenue, portée par le renforcement des exigences réglementaires en matière de performance énergétique (RE2020) et de prévention des risques industriels (directives SEVESO). Selon l'ADEME, les déperditions thermiques représentent en moyenne 25 à 30 % des pertes énergétiques d'un bâtiment mal isolé (source : ADEME, guide « Rénovation énergétique », 2023).
Principes physiques de la thermographie infrarouge
La thermographie repose sur la détection du rayonnement infrarouge émis par tout corps dont la température est supérieure au zéro absolu (-273,15 °C). Ce rayonnement fait partie du spectre électromagnétique, entre la lumière visible et les micro-ondes, dans une gamme de longueurs d'onde comprise entre 0,7 et 14 micromètres.
Le spectre électromagnétique et l'infrarouge
Le rayonnement infrarouge se divise en trois bandes principales :
- Infrarouge proche (NIR) : 0,7 à 1,4 um -- utilisé en télécommunications et vision nocturne.
- Infrarouge moyen (MWIR) : 3 à 5 um -- détection de gaz, applications militaires, inspection de fours industriels.
- Infrarouge lointain (LWIR) : 8 à 14 um -- thermographie de maintenance et bâtiment, la bande la plus utilisée en contrôle non destructif.
Les caméras thermiques exploitent principalement les bandes MWIR et LWIR, qui correspondent aux « fenêtres atmosphériques » où l'absorption par l'atmosphère est minimale.
Loi de Planck et loi de Stefan-Boltzmann
La relation entre la température d'un corps et le rayonnement qu'il émet est décrite par la loi de Planck, qui donne la distribution spectrale de l'énergie rayonnée en fonction de la longueur d'onde et de la température. La loi de Stefan-Boltzmann établit que la puissance totale rayonnée par un corps noir est proportionnelle à la quatrième puissance de sa température absolue (P = sigma x T^4).
En pratique, un corps réel n'est jamais un corps noir parfait. Le coefficient d'émissivité (epsilon) caractérise sa capacité à émettre du rayonnement infrarouge par rapport à un corps noir idéal.
L'émissivité : paramètre fondamental
L'émissivité est le paramètre le plus critique en thermographie quantitative. Elle varie de 0 (réflecteur parfait) à 1 (corps noir parfait) et dépend de la nature du matériau, de l'état de surface, de la longueur d'onde et de l'angle d'observation.
Quelques valeurs d'émissivité courantes :
| Matériau | Émissivité (bande LWIR) |
|---|---|
| Peau humaine | 0,98 |
| Béton, brique | 0,90 - 0,95 |
| Peinture mate | 0,92 - 0,96 |
| Acier oxydé | 0,75 - 0,85 |
| Aluminium poli | 0,03 - 0,10 |
| Cuivre poli | 0,02 - 0,07 |
Une erreur de 0,1 sur l'émissivité peut entraîner une erreur de mesure de plusieurs degrés. C'est pourquoi le réglage correct de ce paramètre, ainsi que la prise en compte de la température ambiante réfléchie, sont essentiels pour obtenir des mesures fiables. Le thermographe qualifié maîtrise ces corrections et les documente dans chaque rapport.
Histoire et évolution de la technologie
La thermographie infrarouge a connu une évolution technologique considérable depuis la découverte du rayonnement infrarouge par William Herschel en 1800. Les premiers systèmes de détection infrarouge opérationnels sont apparus pendant la Seconde Guerre mondiale pour des applications militaires.
Les grandes étapes
- 1800 : William Herschel découvre le rayonnement infrarouge en mesurant la température au-delà du spectre visible.
- 1929 : Kálmán Tihanyi brevète la première caméra infrarouge pour la défense antiaérienne.
- Années 1960 : Premières caméras thermiques commerciales à balayage mécanique (AGA Thermovision), refroidies à l'azote liquide, pesant plusieurs dizaines de kilogrammes.
- Années 1980 : Diffusion dans l'industrie pour la maintenance préventive des installations électriques.
- Années 1990 : Apparition des détecteurs à plan focal (FPA) non refroidis à base de microbolomètres, rendant les caméras portables et plus accessibles.
- Années 2000 : Démocratisation des caméras thermiques, résolution croissante (320x240, puis 640x480 pixels), intégration du numérique.
- Années 2010-2020 : Caméras haute résolution (1024x768), fusion d'images visible/IR, logiciels d'analyse avancés, inspection par drone.
- Années 2020+ : Intelligence artificielle pour la détection automatique d'anomalies, caméras OGI (Optical Gas Imaging) pour les émissions de COV et méthane, intégration BIM.
Cette évolution a permis de passer d'un outil réservé à quelques laboratoires à un instrument de terrain utilisé quotidiennement par les techniciens de maintenance, les diagnostiqueurs et les bureaux de contrôle.
Types de caméras et détecteurs infrarouges
Les caméras thermiques se classent en deux grandes familles selon la technologie de leur détecteur. Le choix de la caméra dépend directement de l'application visée, de la plage de températures à mesurer et du niveau de précision requis.
Détecteurs non refroidis (microbolomètres)
Les microbolomètres sont des détecteurs thermiques qui mesurent l'échauffement d'un élément sensible sous l'effet du rayonnement IR. Ils fonctionnent à température ambiante (pas besoin de refroidissement cryogénique), ce qui les rend compacts, légers et économiques.
- Bande spectrale : LWIR (8-14 um)
- Résolution typique : 160x120 à 1024x768 pixels
- Sensibilité thermique (NETD) : 30 à 60 mK
- Applications : maintenance électrique, bâtiment, inspections générales
- Marques courantes : FLIR, FLUKE, Testo, Hikmicro
Détecteurs refroidis (quantiques)
Les détecteurs quantiques (InSb, MCT/HgCdTe, QWIP) convertissent directement les photons infrarouges en signal électrique. Refroidis à des températures cryogéniques (typiquement 77 K par machine Stirling), ils offrent une sensibilité et une vitesse de réponse nettement supérieures.
- Bande spectrale : MWIR (3-5 um) ou LWIR selon le matériau
- Résolution typique : 640x512 à 1280x1024 pixels
- Sensibilité thermique (NETD) : inférieure à 20 mK
- Applications : inspection de tubes de fours (haute température), détection COV/OGI, R&D, applications militaires
Caméras OGI (Optical Gas Imaging)
Les caméras OGI constituent une catégorie spécialisée utilisant des filtres spectraux étroits dans la bande MWIR pour visualiser les émissions fugitives de composés organiques volatils (COV) et de méthane. Elles permettent de localiser visuellement des fuites de gaz en temps réel, sans contact et à distance de sécurité. Les normes environnementales européennes imposent de plus en plus leur utilisation dans les sites pétrochimiques et les installations classées SEVESO.
Applications : installations électriques

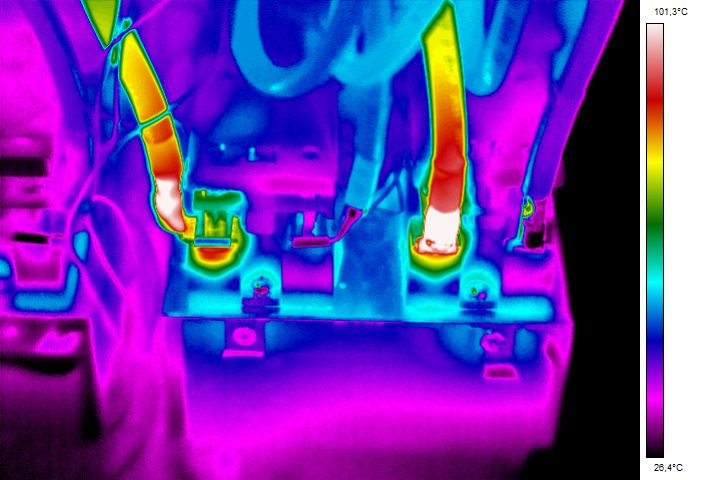

Le contrôle thermographique des installations électriques est l'application la plus répandue de la thermographie infrarouge en France. Il permet de détecter les échauffements anormaux révélateurs de connexions desserrées, de surcharges, de déséquilibres de phases ou de composants défaillants, avant qu'ils ne provoquent un incendie ou une panne.
Selon le CNPP (Centre National de Prévention et de Protection), les échauffements d'origine électrique sont responsables d'environ 30 % des incendies dans les établissements industriels et tertiaires (source : CNPP, « Statistiques incendie », 2022). La thermographie constitue le moyen de prévention le plus efficace pour réduire ce risque.
Le certificat Q19 (APSAD D19)
Le certificat Q19 est délivré à l'issue d'un contrôle thermographique réalisé conformément au référentiel APSAD D19 (anciennement « règle D19 »), édité par le CNPP. Ce document est exigé par la majorité des compagnies d'assurance dans le cadre des polices dommages des établissements recevant du public (ERP), des entrepôts et des sites industriels.
Le référentiel APSAD D19 définit :
- Les conditions d'intervention (installations sous charge nominale, avec ouverture des armoires)
- Les critères de classification des anomalies (par écart de température et par niveau de risque)
- Le contenu du rapport et du certificat Q19
- La périodicité recommandée (annuelle pour la plupart des installations)
Le prestataire réalisant le contrôle doit justifier de la qualification de ses opérateurs et de la conformité de son matériel. En savoir plus sur le contrôle Q19.
Thermographie de maintenance préventive
Au-delà du cadre assurantiel Q19, la thermographie est un pilier des programmes de maintenance préventive et prédictive. Elle s'applique aux tableaux généraux basse tension (TGBT), transformateurs HT/BT, disjoncteurs, contacteurs, câblages de puissance, moteurs électriques et variateurs de fréquence.
Un programme de maintenance thermographique régulier permet de réduire significativement les arrêts non planifiés et les coûts de réparation. Le retour sur investissement est généralement inférieur à un an. En savoir plus sur le contrôle thermographique électrique.
Contrôle ultrasonore complémentaire
La thermographie est souvent couplée au contrôle ultrasonore pour une détection plus complète des défauts électriques. Les ultrasons permettent de détecter les décharges partielles et les arcs électriques dans les cellules HT, même lorsque ceux-ci ne produisent pas encore d'échauffement mesurable en infrarouge. En savoir plus sur le contrôle ultrasonore.
Applications : industrie
Dans le secteur industriel, la thermographie infrarouge est un outil de contrôle non destructif (CND) essentiel pour la surveillance des procédés, la maintenance des équipements et la conformité environnementale. Elle est particulièrement valorisée sur les sites classés SEVESO et les installations soumises à la réglementation ICPE, où la certification MASE du prestataire est un prérequis fréquent pour l'accès au site.
Inspection des tubes de fours
Les fours industriels en raffinerie et pétrochimie fonctionnent à des températures comprises entre 400 et 1100 °C. La thermographie permet de cartographier la distribution de température sur les tubes, détectant les points chauds révélateurs de cokéfaction interne, de fluage ou de dégradation du matériau. Ces anomalies, si elles ne sont pas identifiées, peuvent conduire à la rupture d'un tube et à un incendie majeur.
L'inspection utilise des caméras MWIR à détecteur refroidi, capables de mesurer des températures allant jusqu'à 1500 °C avec une précision de l'ordre de +/- 1 %. La cartographie est réalisée tube par tube, avec un suivi dans le temps permettant d'anticiper les opérations de maintenance. En savoir plus sur l'inspection de tubes de fours.
Inspection du calorifuge industriel
La corrosion sous calorifuge (CUI -- Corrosion Under Insulation) est l'une des principales causes de défaillance des tuyauteries et équipements dans les installations pétrochimiques et les centrales de production d'énergie. Selon les données de l'industrie, la CUI représente environ 40 à 60 % des défaillances de tuyauteries dans les installations de plus de 10 ans (source : NACE International).
La thermographie permet de détecter les zones où le calorifuge est dégradé (humidité, affaissement, détérioration) sans dépose du revêtement, réduisant considérablement le coût et la durée des inspections. En savoir plus sur l'inspection du calorifuge.
Détection des fuites d'air comprimé
Les réseaux d'air comprimé présentent des taux de fuite moyens de 20 à 30 % dans l'industrie française, selon les audits réalisés par l'ADEME (source : ADEME, « Audit énergétique air comprimé », 2021). La combinaison de la détection ultrasonore et de la thermographie infrarouge permet de localiser et quantifier ces fuites avec précision. En savoir plus sur la détection de fuites d'air comprimé.
Détection des émissions de COV par caméra OGI
La détection et la quantification des émissions fugitives de composés organiques volatils (COV) et de méthane sont devenues un enjeu réglementaire majeur pour les sites industriels, avec le renforcement des directives européennes IED et des programmes LDAR (Leak Detection And Repair). La caméra OGI permet une inspection visuelle rapide des installations (vannes, brides, raccords, soupapes) en rendant les panaches de gaz invisibles directement visibles sur l'écran. En savoir plus sur la détection COV / OGI.
Recherche de fuites sur réseaux de chaleur
Les réseaux de chauffage urbain transportent de l'eau chaude ou de la vapeur sur des distances de plusieurs kilomètres. Les fuites, souvent enterrées, provoquent des pertes énergétiques considérables et des dommages aux infrastructures. La thermographie, réalisée depuis le sol ou par drone, permet de repérer les anomalies thermiques en surface révélatrices de fuites souterraines. En savoir plus sur la recherche de fuites sur réseaux de chaleur.
Applications : bâtiment et performance énergétique
La thermographie infrarouge est un outil de diagnostic fondamental pour l'évaluation de la performance thermique des bâtiments. Elle permet de visualiser les déperditions énergétiques, les défauts de mise en oeuvre de l'isolation, les infiltrations d'air et les ponts thermiques, contribuant directement aux objectifs de la transition énergétique.
En France, le secteur du bâtiment représente 44 % de la consommation d'énergie finale et environ 25 % des émissions de gaz à effet de serre (source : Ministère de la Transition écologique, chiffres 2022). L'amélioration de la performance énergétique du parc immobilier est un levier majeur pour atteindre les objectifs de neutralité carbone à l'horizon 2050.
Diagnostic thermographique de bâtiment
Le diagnostic thermographique consiste à réaliser une cartographie thermique complète de l'enveloppe du bâtiment (façades, toiture, menuiseries) pour identifier les zones de déperdition. Les conditions idéales d'inspection requièrent un écart de température intérieur/extérieur d'au moins 10 °C, un temps sec et peu venteux, et de préférence une inspection avant le lever du soleil pour éviter les effets du rayonnement solaire.
Le rapport thermographique détaille les anomalies constatées, leur localisation, leur classification par niveau de gravité et les recommandations de traitement. En savoir plus sur le diagnostic thermographique de bâtiment.
Diagnostic de performance énergétique (DPE)
Le DPE est un document réglementaire obligatoire lors de la vente ou de la location d'un bien immobilier. Depuis la réforme de juillet 2021, le DPE est devenu opposable juridiquement, renforçant l'importance de sa fiabilité. L'intégration d'un contrôle thermographique au DPE apporte une dimension visuelle objective aux recommandations d'amélioration. En savoir plus sur le DPE.
Attestation RE2020 / RT2012
La réglementation environnementale RE2020, entrée en vigueur le 1er janvier 2022, impose des exigences renforcées en matière de performance thermique et de perméabilité à l'air des bâtiments neufs. L'attestation de conformité nécessite notamment un contrôle thermographique couplé à un test d'infiltrométrie (Blower Door), réalisés à l'achèvement des travaux pour vérifier l'absence de défauts de mise en oeuvre. En savoir plus sur l'attestation RE2020.
Test d'infiltrométrie (Blower Door)
Le test d'infiltrométrie, ou test d'étanchéité à l'air, mesure le débit de fuite d'un bâtiment sous une différence de pression de 4 Pa (Q4Pa-surf) ou 50 Pa (n50). La norme NF EN ISO 9972 définit les protocoles de mesure. Les seuils réglementaires RE2020 sont de 0,6 m3/(h.m2) pour les maisons individuelles et 1,0 m3/(h.m2) pour les logements collectifs. La thermographie est utilisée pendant le test pour localiser précisément les infiltrations d'air. En savoir plus sur le test d'infiltrométrie.
Test des réseaux aérauliques
La RE2020 impose également le contrôle de l'étanchéité des réseaux aérauliques (ventilation, climatisation). Les fuites sur ces réseaux entraînent des surconsommations énergétiques et des problèmes de qualité de l'air intérieur. Le test est réalisé conformément à la norme FD E51-767. En savoir plus sur les tests de réseaux aérauliques.
Test acoustique de bâtiment
Les mesures acoustiques permettent de vérifier la conformité des bâtiments neufs aux exigences de la Nouvelle Réglementation Acoustique (NRA) et de l'arrêté du 30 juin 1999. Les paramètres contrôlés incluent l'isolement au bruit aérien (DnT,A), le niveau de bruit d'impact (L'nT,w) et le bruit des équipements. En savoir plus sur les tests acoustiques.
Thermographie aérienne et terrestre
La thermographie aérienne, réalisée par drone ou avion équipé de caméra infrarouge, permet de cartographier les déperditions thermiques à l'échelle d'un quartier, d'une zone industrielle ou d'un réseau de chaleur. La thermographie terrestre par véhicule instrumenté complète le dispositif pour l'analyse des façades. Ces techniques sont utilisées par les collectivités territoriales dans le cadre de leurs plans climat-énergie. En savoir plus sur la thermographie aérienne et terrestre.
Normes et réglementations applicables
La thermographie infrarouge s'inscrit dans un cadre normatif et réglementaire structuré qui garantit la qualité et la reproductibilité des contrôles. La connaissance de ces référentiels est un prérequis pour tout prestataire sérieux.
Référentiels pour les installations électriques
| Référentiel | Objet |
|---|---|
| APSAD D19 | Contrôle thermographique des installations électriques. Définit les conditions d'intervention, la classification des anomalies et le contenu du certificat Q19. Édité par le CNPP. |
| NF C 15-100 | Installations électriques basse tension. Référentiel de conception et de maintenance des installations. |
| NF C 13-200 | Installations électriques haute tension. Applicable aux postes de transformation et cellules HT. |
Référentiels pour le bâtiment
| Référentiel | Objet |
|---|---|
| RE2020 | Réglementation environnementale 2020. Exigences de performance énergétique, confort d'été et empreinte carbone pour les bâtiments neufs. |
| RT2012 | Réglementation thermique 2012. Encore applicable pour certaines catégories de bâtiments non couverts par la RE2020. |
| NF EN ISO 9972 | Mesure de la perméabilité à l'air des bâtiments (test d'infiltrométrie / Blower Door). |
| NF EN 13187 | Détection des irrégularités thermiques dans les enveloppes de bâtiment par méthode infrarouge. |
| FD E51-767 | Contrôle de l'étanchéité des réseaux aérauliques. |
| NRA (arrêté du 30/06/1999) | Nouvelle Réglementation Acoustique. Exigences d'isolement au bruit dans les bâtiments d'habitation neufs. |
Référentiels pour l'industrie
| Référentiel | Objet |
|---|---|
| NF EN ISO 18434-1 | Surveillance et diagnostic de l'état des machines par thermographie infrarouge. Procédures générales. |
| Directive IED (2010/75/UE) | Émissions industrielles. Cadre pour les programmes LDAR (Leak Detection And Repair) et l'utilisation de caméras OGI. |
| Directive SEVESO III | Maîtrise des dangers liés aux accidents majeurs. Impose des exigences renforcées de surveillance des installations sur les sites à risques. |
| API 936 | Refractory Installation Quality Control — Inspection of Fired Heaters. Norme américaine de référence pour l'inspection thermographique des fours industriels. |
Référentiels qualité et sécurité du prestataire
| Certification | Objet |
|---|---|
| ISO 9001:2015 | Système de management de la qualité. Garantit la traçabilité des rapports et la maîtrise des processus de contrôle. |
| MASE | Manuel d'Amélioration Sécurité des Entreprises. Certification requise pour intervenir sur les sites industriels classés SEVESO et les sites pétrochimiques. Évalue la culture sécurité de l'entreprise. |
| QUALIBAT | Qualification professionnelle dans le bâtiment. Atteste des compétences techniques et de la régularité administrative et financière de l'entreprise. |
Comment choisir un prestataire en thermographie infrarouge
Le choix d'un prestataire qualifié en thermographie est déterminant pour la fiabilité du diagnostic et la validité des rapports produits. Un contrôle thermographique mal réalisé peut conduire à des conclusions erronées, des anomalies non détectées ou des rapports non recevables par les assureurs et les autorités compétentes.
Critères de qualification des opérateurs
La compétence du thermographe repose sur une formation spécialisée et une expérience terrain significative. Les principaux niveaux de qualification reconnus sont :
- Certification CNPP : délivrée par le Centre National de Prévention et de Protection, elle atteste de la compétence de l'opérateur pour les contrôles APSAD D19 (certificat Q19). C'est la qualification de référence pour les contrôles électriques en France.
- Certification ITC (Infrared Training Center) : programme de formation international structuré en trois niveaux (Level I, II, III) selon la norme ISO 18436-7.
- Expérience sectorielle : au-delà des certifications, l'expérience spécifique dans le secteur d'application (pétrochimie, bâtiment, réseaux de chaleur) est un critère fondamental.
Certifications de l'entreprise
Les certifications de l'entreprise apportent un cadre de management qui garantit la qualité et la reproductibilité des prestations :
- ISO 9001:2015 : indispensable pour garantir la traçabilité des rapports, la maîtrise des équipements de mesure et l'amélioration continue. En savoir plus sur la certification ISO 9001 d'ITC.
- MASE : essentielle pour les interventions en milieu industriel à risques. La certification MASE atteste de l'engagement de l'entreprise en matière de sécurité, santé et environnement. Elle est exigée par la majorité des donneurs d'ordre industriels, en particulier sur les sites SEVESO. En savoir plus sur la certification MASE d'ITC.
- QUALIBAT : qualification de référence pour les prestations dans le secteur du bâtiment. En savoir plus sur les qualifications QUALIBAT d'ITC.
Matériel et étalonnage
La fiabilité des mesures dépend directement de la qualité et de l'étalonnage régulier des caméras thermiques. Un prestataire sérieux doit pouvoir justifier :
- De l'utilisation de caméras professionnelles de résolution suffisante (minimum 320x240 pixels pour le bâtiment, 640x480 ou plus pour l'industrie)
- D'un étalonnage périodique de ses caméras, avec certificat à l'appui
- D'un parc de matériel adapté aux différentes applications (LWIR pour le bâtiment, MWIR pour les fours industriels, OGI pour les COV)
En savoir plus sur l'étalonnage des caméras thermiques.
Contenu et qualité des rapports
Le rapport de contrôle thermographique doit être complet, précis et exploitable. Il doit contenir au minimum :
- L'identification du site, des installations contrôlées et des conditions d'intervention
- Les thermogrammes annotés avec échelle de température et paramètres de mesure (émissivité, température réfléchie)
- Les photographies en lumière visible des zones inspectées (pour corrélation)
- La classification des anomalies détectées par niveau de criticité
- Les recommandations de traitement et les priorités d'intervention
- Les références normatives applicables
Questions fréquentes sur la thermographie infrarouge
Quelle est la différence entre thermographie et caméra thermique ?
La caméra thermique est l'instrument de mesure qui capte le rayonnement infrarouge. La thermographie est la discipline qui utilise cet instrument pour réaliser un diagnostic, c'est-à-dire l'interprétation qualifiée des images thermiques par un opérateur formé. Un thermogramme brut sans interprétation experte n'a pas de valeur diagnostique. C'est l'analyse par le thermographe, combinant les données de température, la connaissance des installations et la maîtrise des paramètres de mesure (émissivité, conditions ambiantes), qui produit un rapport exploitable.
À quelle fréquence faut-il réaliser un contrôle thermographique électrique ?
Le référentiel APSAD D19 recommande une périodicité annuelle pour les contrôles thermographiques des installations électriques. Pour les sites présentant des risques particuliers (ERP, ICPE, sites SEVESO), une fréquence semestrielle peut être préconisée. Les compagnies d'assurance exigent généralement un certificat Q19 à jour, renouvelé chaque année, comme condition de la garantie incendie. Au-delà de l'obligation assurantielle, un contrôle régulier permet de suivre l'évolution des anomalies détectées et de vérifier l'efficacité des actions correctives.
La thermographie peut-elle remplacer un DPE ?
Non, la thermographie ne remplace pas le DPE (Diagnostic de Performance Énergétique), qui est un document réglementaire avec une méthodologie de calcul définie par arrêté. En revanche, la thermographie est un complément précieux au DPE : elle permet de visualiser concrètement les défauts d'isolation et les ponts thermiques que le DPE identifie par le calcul. L'association des deux approches fournit un diagnostic complet et des recommandations de travaux plus précises et mieux ciblées.
Quelles sont les conditions météorologiques idéales pour une inspection thermographique ?
Pour les inspections de bâtiments, les conditions idéales requièrent un écart de température intérieur/extérieur d'au moins 10 °C, un temps sec, une vitesse de vent inférieure à 10 km/h et l'absence de rayonnement solaire direct sur les surfaces inspectées. Les inspections sont de préférence réalisées la nuit ou tôt le matin, avant le lever du soleil. Pour les inspections d'installations électriques ou industrielles, les conditions météorologiques sont moins contraignantes car les sources de chaleur sont internes. Les installations doivent cependant être en fonctionnement normal (sous charge) au moment du contrôle.
Qu'est-ce que la certification MASE et pourquoi est-elle importante ?
La certification MASE (Manuel d'Amélioration Sécurité des Entreprises) atteste qu'une entreprise a mis en place un système de management de la sécurité, de la santé au travail et de l'environnement conforme à un référentiel exigeant. Elle est délivrée après un audit par un organisme indépendant. Dans le secteur de la thermographie industrielle, la certification MASE est un prérequis fréquent pour accéder aux sites pétrochimiques, aux raffineries et aux installations classées SEVESO. Elle garantit au donneur d'ordre que le prestataire intervient dans le respect strict des règles de sécurité du site.
Quelle résolution de caméra est nécessaire pour un contrôle fiable ?
La résolution minimale dépend de l'application. Pour les inspections électriques de routine et le diagnostic bâtiment, une résolution de 320x240 pixels est généralement suffisante, à condition de respecter les distances d'inspection adaptées. Pour les inspections industrielles détaillées (tubes de fours, réseaux de tuyauteries), une résolution de 640x480 pixels ou supérieure est recommandée. Au-delà de la résolution, la sensibilité thermique (NETD) et la précision de mesure sont des critères déterminants. Une caméra professionnelle offre une NETD inférieure à 50 mK et une précision de +/- 2 °C ou +/- 2 % de la lecture.
Le contrôle thermographique nécessite-t-il un arrêt de production ?
Non, c'est précisément l'un des avantages majeurs de la thermographie infrarouge : il s'agit d'une technique de contrôle non destructif et sans contact, réalisée pendant le fonctionnement normal des installations. Pour les contrôles électriques, les installations doivent même être sous charge (en fonctionnement) pour que les anomalies thermiques soient détectables. Pour les inspections de process industriels, les fours et les tuyauteries sont inspectés en marche. Aucun arrêt de production n'est nécessaire, ce qui représente un avantage économique considérable par rapport à d'autres méthodes de contrôle.
Comment se déroule une intervention de thermographie ?
Une intervention de thermographie se déroule en quatre phases : (1) la préparation, avec la définition du périmètre, la collecte des plans et des données d'exploitation, et la vérification des conditions d'intervention ; (2) l'acquisition sur site, avec le paramétrage de la caméra, la prise des thermogrammes et des photographies en lumière visible ; (3) l'analyse et l'interprétation des données au bureau, avec la classification des anomalies ; (4) la rédaction du rapport et la restitution au client, incluant les thermogrammes annotés, les recommandations et, le cas échéant, le certificat Q19.
